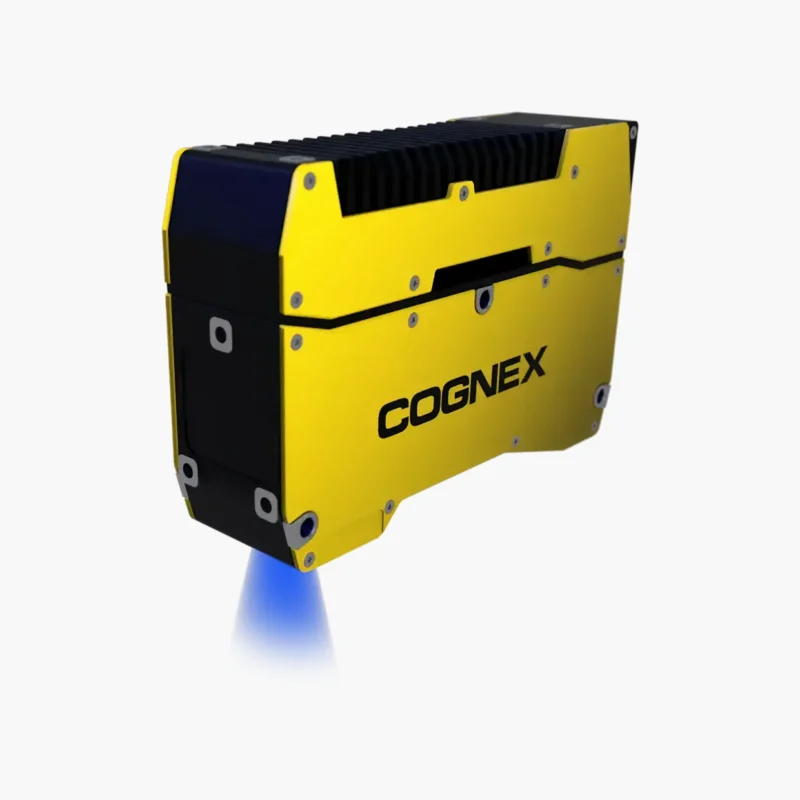

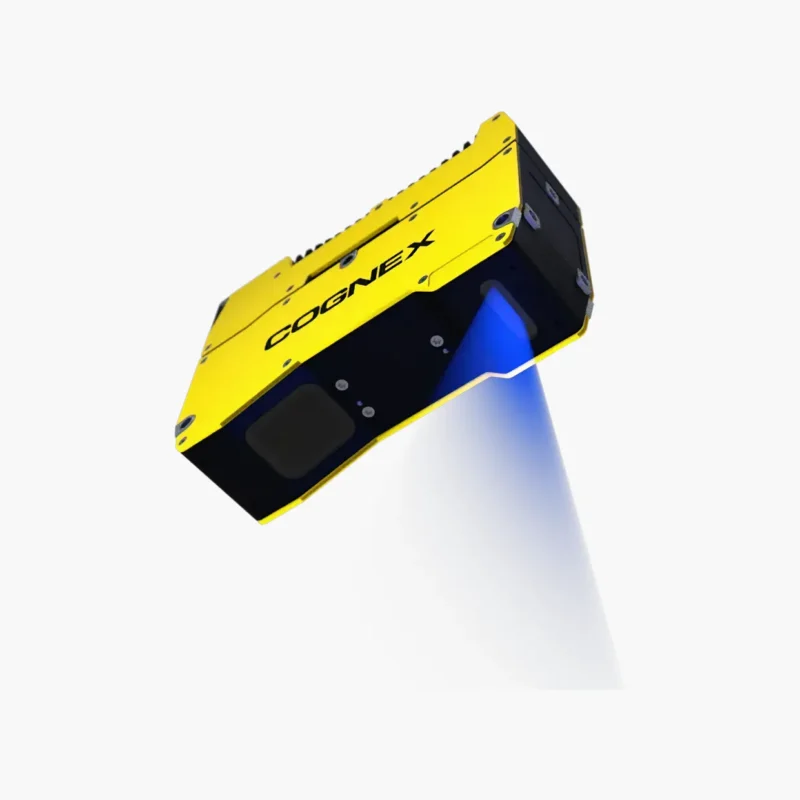

Sistem de viziune 3D Cognex In-Sight L38

Cognex In-Sight L38 este un senzor de profilare 3D bazat pe tehnologie laser, conceput pentru măsurători precise pe axa Z și inspecții dimensionale în aplicații industriale.

Permite verificarea formelor, înălțimilor și poziției obiectelor direct pe linia de producție, fiind potrivit pentru aplicații unde controlul dimensional și consistența produsului sunt esențiale.

Categorii: Control calitate, Sisteme de viziune 3D Brand: Cognex

Măsurători 3D precise direct pe linia de producție

În aplicațiile unde dimensiunile contează, o imagine 2D nu este suficientă. Diferențele de înălțime, deformările sau variațiile de profil pot rămâne nedetectate, chiar dacă produsul pare corect vizual.

Cognex In-Sight L38 rezolvă acest tip de problemă prin scanare laser 3D. Sistemul generează profile detaliate ale suprafeței și permite măsurarea exactă a înălțimii, formelor și poziției obiectelor în timp real.

Profilare laser pentru control dimensional

Cu o rezoluție ridicată pe axa Z și până la 1920 puncte per profil, senzorul poate detecta variații fine de geometrie. Este potrivit pentru măsurători de grosime, verificarea nivelului, controlul formelor sau detectarea defectelor de suprafață.

Adaptabil la diferite distanțe și aplicații

Seria include mai multe modele, fiecare optimizat pentru un anumit interval de măsurare și câmp vizual. De la aplicații compacte, cu distanțe mici, până la măsurători pe obiecte mai mari, sistemul poate fi ales în funcție de cerințele reale din producție.

Stabilitate în medii industriale

Construcția robustă, protecția IP65 și funcționarea stabilă în condiții de vibrații și variații de temperatură îl fac potrivit pentru integrarea directă pe linii de producție. Sistemul poate funcționa continuu fără ajustări frecvente.

Integrare în procese automatizate

In-Sight L38 poate fi utilizat împreună cu alte sisteme de viziune sau echipamente industriale pentru control complet al calității. Datele generate pot fi folosite pentru decizii automate, sortare sau ajustarea proceselor în timp real.

Pentru cine este potrivit

aplicații unde este necesară măsurarea precisă a înălțimii sau profilului
producători care verifică grosimi, niveluri sau forme 3D
procese unde defectele nu pot fi detectate prin viziune 2D
linii de producție care necesită control dimensional constant
integrări unde este nevoie de date 3D pentru automatizare

Model	ISL38-33	ISL38-50	ISL38-100	ISL38-300	ISL38-500
Distanță de gardă	93 mm	92 mm	130 mm	180 mm	600 mm
Domeniu măsurare axa Z	44 mm	106 mm	235 mm	745 mm	1100 mm
Câmp vizual apropiat axa X	33 mm	55 mm	75 mm	95 mm	405 mm
Câmp vizual mediu axa X	36 mm	73 mm	128 mm	278 mm	744 mm
Câmp vizual îndepărtat axa X	39 mm	90 mm	180 mm	460 mm	1082 mm
Lungime de undă laser	450 nm (albastru)	450 nm (albastru), 640 nm (roșu)	450 nm (albastru), 640 nm (roșu)	450 nm (albastru), 640 nm (roșu)	450 nm (albastru), 640 nm (roșu)
Clasă laser	2M
Putere laser	45 mW	45 mW (albastru), 48 mW (roșu)	45 mW (albastru), 48 mW (roșu)	45 mW (albastru), 48 mW (roșu)	300 mW (albastru), 280 mW (roșu)
Dimensiune spot	72 µm	110 µm (albastru), 140 µm (roșu)	181 µm (albastru), 235 µm (roșu)	240 µm (albastru), 350 µm (roșu)	360 µm (albastru), 480 µm (roșu)
Puncte de date per profil	1920
Rezoluție X sus	17,2 µm	28,6 µm	39,1 µm	49,5 µm	213 µm
Rezoluție X jos	20,3 µm	46,9 µm	93,8 µm	239,6 µm	574 µm
Rezoluție Z sus	1,7 µm	2,5 µm	4,4 µm	6,9 µm	42 µm
Rezoluție Z jos	2,7 µm	6,9 µm	25,9 µm	147,5 µm	302 µm
Repetabilitate Z	0,5 µm	0,5 µm	1 µm	2 µm	10 µm
Liniaritate Z	±0,06% F.S.	±0,06% F.S.	±0,04% F.S.	±0,05% F.S.	±0,1% F.S.
Caracteristici temperatură	0,01% F.S./°C
Grad de protecție	IP65
Temperatură operare	0°C până la 35°C fără radiator; 0°C până la 45°C cu radiator
Temperatură depozitare	-20°C până la 70°C
Umiditate relativă	<80%, fără condens
Vibrații	10 până la 57 Hz, amplitudine dublă 1,5 mm, axe X, Y, Z, 3 ore pe fiecare direcție
Șoc	15 G / 6 ms
Rată scanare	Până la 7 kHz după reducerea dimensiunii domeniului de măsurare; până la 10 kHz cu binning și FOV redus
Material carcasă	Aluminiu
Greutate	0,94 kg				1,28 kg
Dimensiuni	150,5 x 101 x 45 mm				250,5 x 101 x 45 mm
Memorie job/program	32 GB
Memorie procesare imagine	8 GB RAM
Alimentare electrică	24 VDC ±10%, minimum 750 mA
Intrări	Trigger, encoder diferențial/single ended, interlock laser
Trigger	Trig+ – Trig- = -24 VDC până la +24 VDC; ON >10 VDC (>6 mA); OFF <2 VDC (<1,5 mA)
Specificații encoder	Diferențial A+/B+: 5-24 V, maximum 1,0 MHz; single ended A+/B+: 12-24 V, maximum 1,0 MHz
Interfață	Gigabit Ethernet; LED-uri integrate pentru link și trafic; conector standard M12-8 X-Coded mamă
Protocoale comunicație	TCP/IP, PROFINET, EtherNet/IP, SLMP, ModbusTCP, (S)FTP, RS-232C
